类型：电容触摸屏
外形尺寸(mm) ：57.86x97.7x1.45
VA尺寸(mm)：52.34×86.90
AA尺寸(mm) ：4.0
应用：TFT LCD 触摸
引脚：8
接口方式：IIC
特殊说明：防静电ESD 8KV
工作温度：-20~+70℃
供电电压：3.3V
驱动芯片：GT911
鑫洪泰 CTP-H040B34 是一款4.0寸玻璃+玻璃（G+G）结构电容式触摸屏，采用 GT911 高性能触控驱动芯片，I2C 通讯接口输出触控信号，支持多点精准触控。4.0寸电容触摸屏采用 OCA 全贴合工艺，透光率≥85%，表面硬度达 6H，耐磨抗刮；工业级环境设计，工作温度覆盖 -20℃~70℃，适配标准 4.0 寸 TFT 液晶显示屏，广泛应用于工业仪器仪表、嵌入式控制设备、人机交互终端、智能家居等场景。
Glass+Glass 双层玻璃结构：盖板玻璃+传感器玻璃的双层玻璃设计，相比薄膜结构拥有更高的透光率、更好的耐磨性能与更长的使用寿命，适合工业与高频使用场景。
OCA 全贴合工艺：采用光学级 OCA 胶贴合，贴合紧密无气泡，透光均匀，减少光线反射，提升显示清晰度与触控精准度。
高透光率：整体透光率≥85%，画面通透清晰，配合 TFT 屏显示效果出色，强光下可视性更佳。
6H 表面硬度：盖板玻璃表面硬度达 6H，耐磨抗刮，不易留下指纹与划痕，适应工业现场复杂使用环境。
搭载 GT911 触控驱动 IC：主流工业级电容触控芯片，性能稳定，抗干扰能力强，支持多点触控与手势识别，可实现缩放、滑动、点击等多种手势操作，满足交互类界面操作需求。
IIC 通讯接口：标准 I2C 通信接口，接线简单，便于集成开发。
中断与复位引脚：配备 INT 中断输出与 RTN 复位引脚，支持触控事件实时上报与硬件复位，提升系统响应效率与可靠性。
宽温工作：工作温度范围 -20℃~70℃，湿度≤90% RH，适应多数工业室内与半户外场景。
宽温储存：储存温度范围 -30℃~80℃，湿度≤90% RH，耐受运输与仓储中的极端温度环境。
抗干扰设计：针对工业电磁环境优化，触控信号稳定，不易受干扰误触，适合工控设备环境使用。
FPC 排线连接：采用 8Pin 0.5mm 间距 FPC 柔性排线，装配便捷，可靠性高。
标准尺寸适配：4.0寸标准尺寸，可视区86.90mm×52.34mm，适配市面主流4.0寸 TFT 液晶显示屏，可直接配套组装。
超薄结构：总厚度1.45±0.1mm，结构轻薄，适合嵌入式紧凑型设备安装。
参数分类 | 规格详情 |
|---|---|
产品型号 | CTP-H040B34_V0-0 |
产品类型 | 4.0 寸电容式触摸屏（CTP） |
结构类型 | Glass+Glass（G+G），OCA 全贴合 |
驱动 IC | GT911 |
通讯接口 | IIC |
连接方式 | FPC-8P，0.5mm 间距 |
供电电压 | VDD=3.3V，IO VDD=3.3V（典型值） |
触控点数 | 支持多点触控 |
透光率 | ≥85% |
表面硬度 | 6H |
工作环境 | -20℃~70℃，≤90% RH |
储存环境 | -30℃~80℃，≤90% RH |
工业仪器仪表：数显仪表、检测设备、工业变送器操作面板；
嵌入式控制设备：PLC 终端、小型工控 HMI、现场控制器触控界面；
医疗与保健设备：小型医疗仪器、健康检测设备触控屏；
智能家居与家电：智能家电控制面板、家居中控终端；
人机交互终端：自助设备、门禁终端、车载显示触控面板。
Q1：这款4.0寸电容触摸屏是什么接口？用什么驱动芯片？
A：CTP-H040B34 采用 IIC 通讯接口，搭载 GT911 触控驱动 IC，兼容主流单片机与嵌入式控制器。
Q2：G+G 结构是什么意思？有什么优势？
A：G+G 即 Glass+Glass，盖板与传感器均为玻璃材质，相比 G+F 薄膜结构，透光率更高、硬度更高、耐磨抗刮性更强，使用寿命更长，适合工业场景。
Q3：可以配套 4.0 寸 TFT 液晶屏一起使用吗？
A：可以，本款为 4.0寸标准尺寸，可视区86.90mm×52.34mm，适配市面主流4.0 寸TFT液晶显示屏，可提供显示+触控整套方案。
现货库存：CTP-H040B34 常备样品库存，支持样品测试与小批量试产。

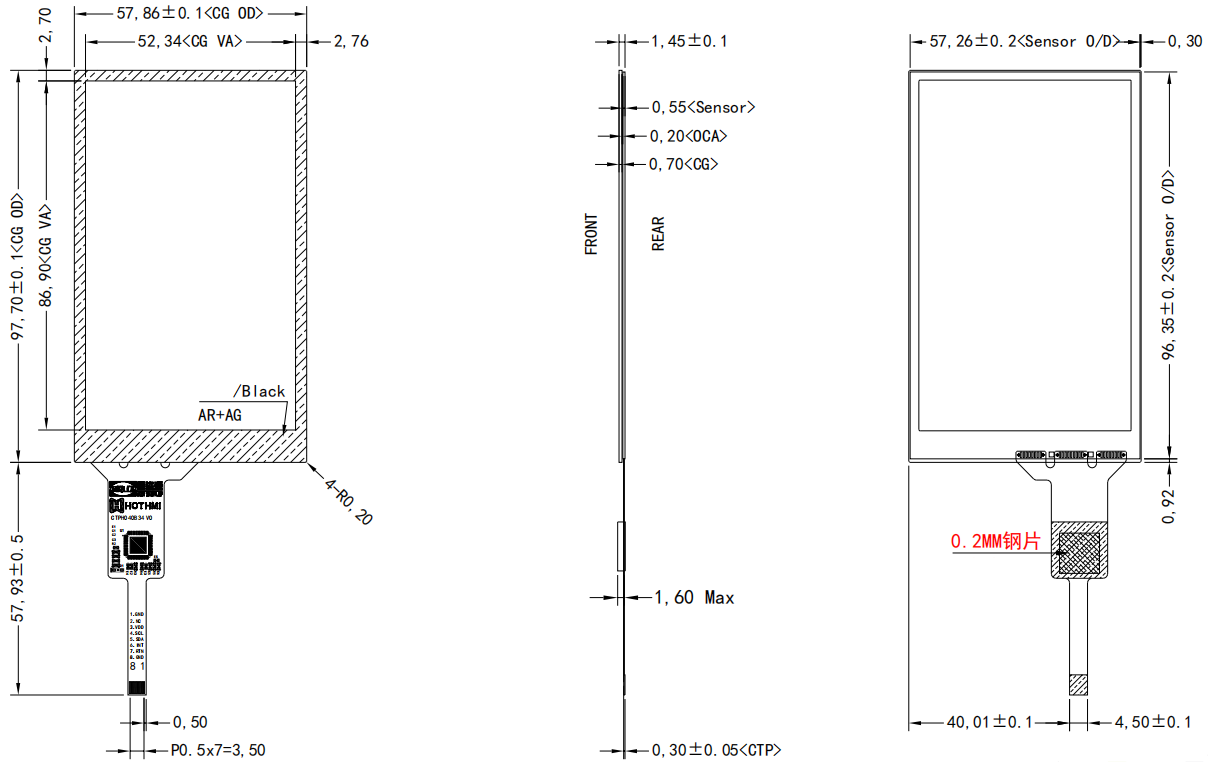

配套资料：规格书 PDF、尺寸图纸、引脚定义、驱动示例代码。
定制服务：尺寸定制、接口调整、驱动适配、全贴合总成定制。
技术支持：硬件接线指导、驱动调试、一对一远程技术协助。
鑫洪泰 CTP-H040B34 4.0寸电容触摸屏，搭载 GT911 主控，IIC 接口，高透光高硬度工业级设计，为工业仪表、嵌入式设备、人机终端提供稳定可靠的触控解决方案。
