类型：开发板
外形尺寸(mm) ：120.0x160.0x19.1
接口方式：RGB/LVDS/MIPI
特殊说明：防静电ESD 8KV
工作温度：-20.0~85.0

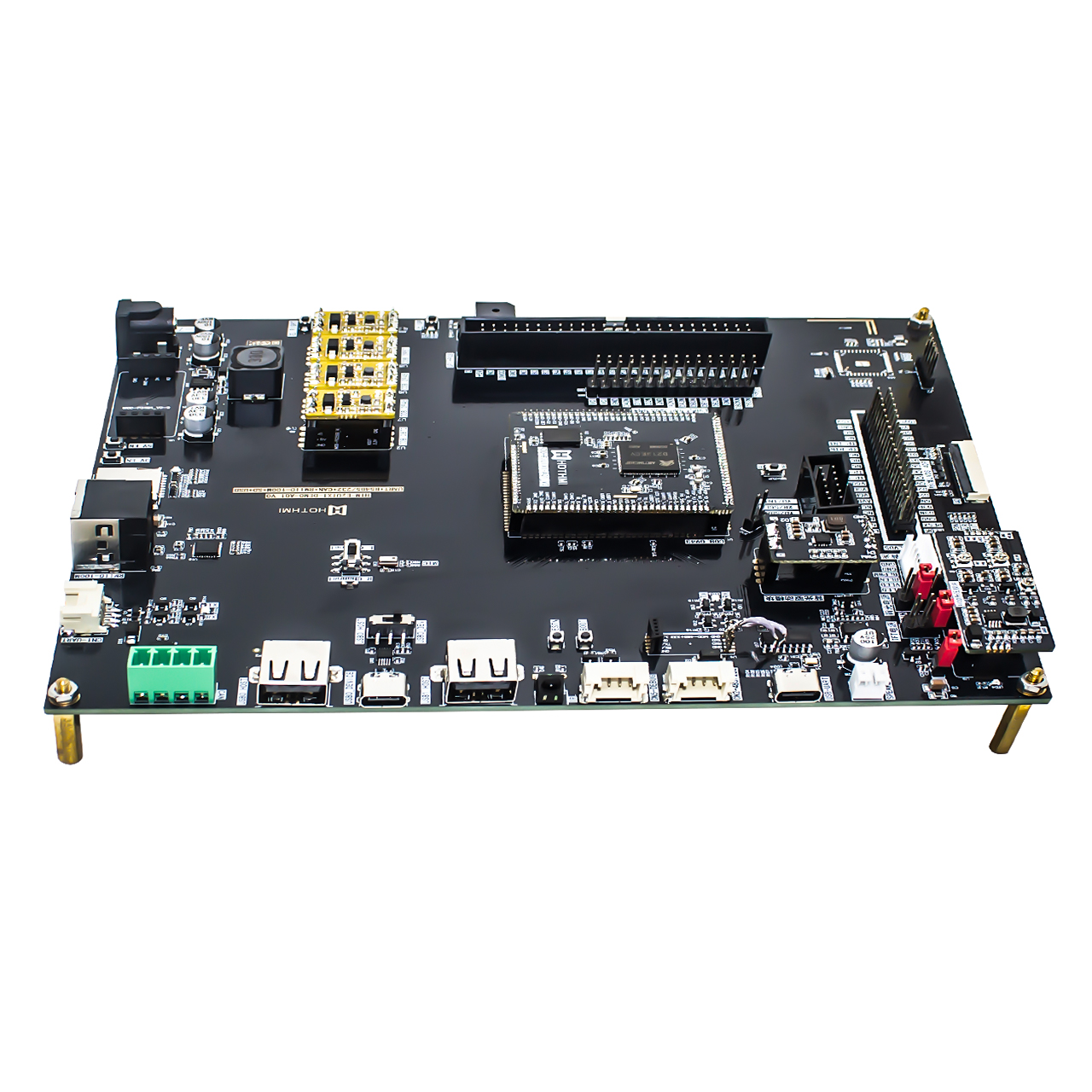

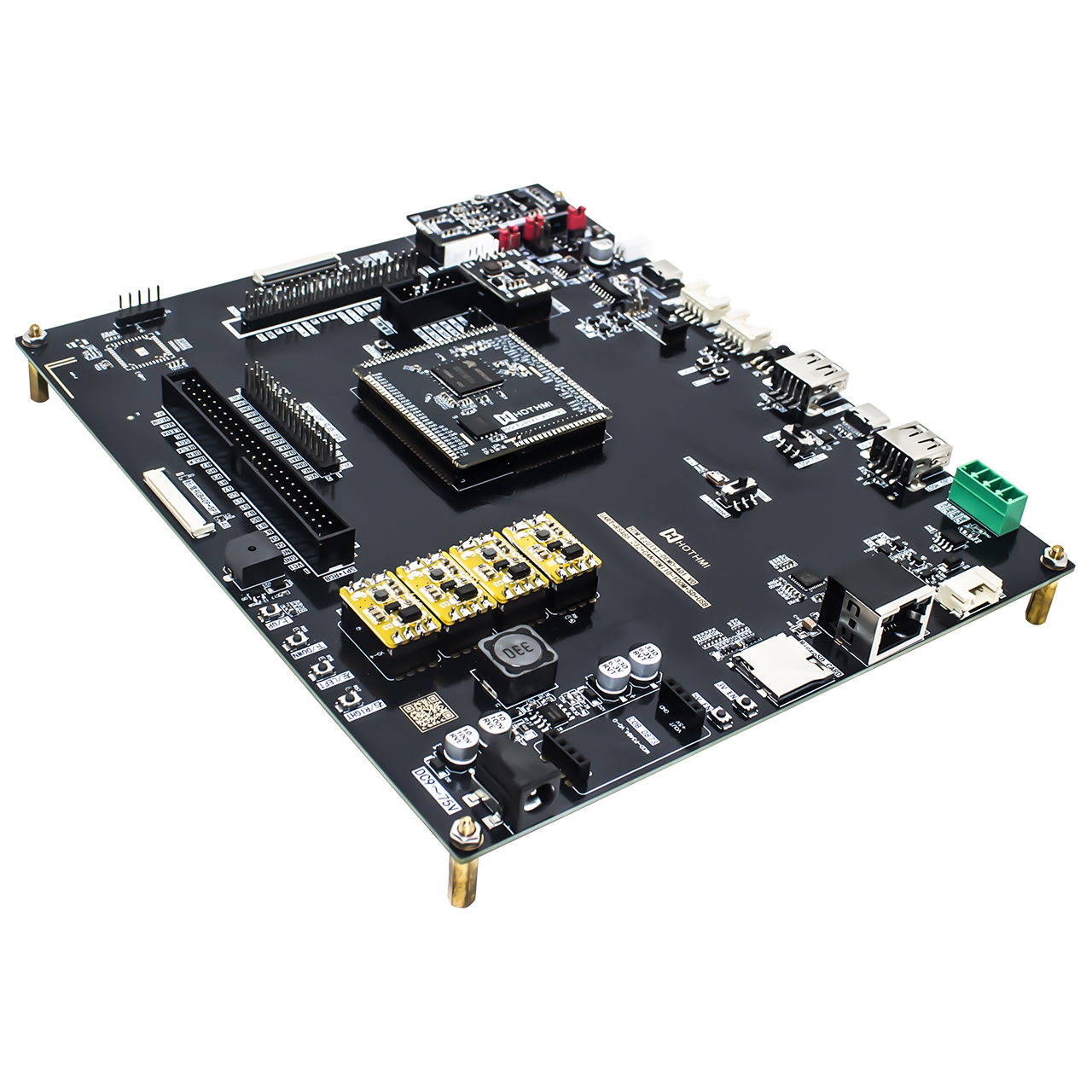

鑫洪泰 HTM-EZUIX1-DEMO-A01是一款EZUI系列通用性开发测试板，基于国产 Artinchip D213 64 位单核 RISC-V 高性能 MCU，主频可达 600MHz；板载 RGB 24Bit、LVDS、MIPI-DSI 全套显示接口，集成背光驱动电路，可直接驱动各类工业 TFT 液晶屏；原生支持 LVGL 图形库开发，板载蓝牙 5.2、5G-WiFi、CAN、RS485、RS232、UART 等丰富工业通讯外设；工业宽温-20℃~+85℃，非常适合工业 HMI 评估、嵌入式 UI 验证、显示模组调试、物联网工控方案前期开发。
搭载Artinchip D213 国产 64 位单核 RISC-V MCU，最高主频 600MHz，内置 2D 图形加速引擎，支持 JPEG/H.264 全高清解码，输出最高 1080P@60fps，硬件性能完全满足 LVGL 嵌入式图形界面流畅运行。
存储资源：32KB BROM、96KB SRAM，外置 512MB DDR2、1Gbit Nand Flash；支持 SDIO2.0 外接 SD 卡，存放 UI 素材、图片字库资源。
支持数字签名安全启动，提升工业设备固件安全等级，满足高安全性工控项目需求。

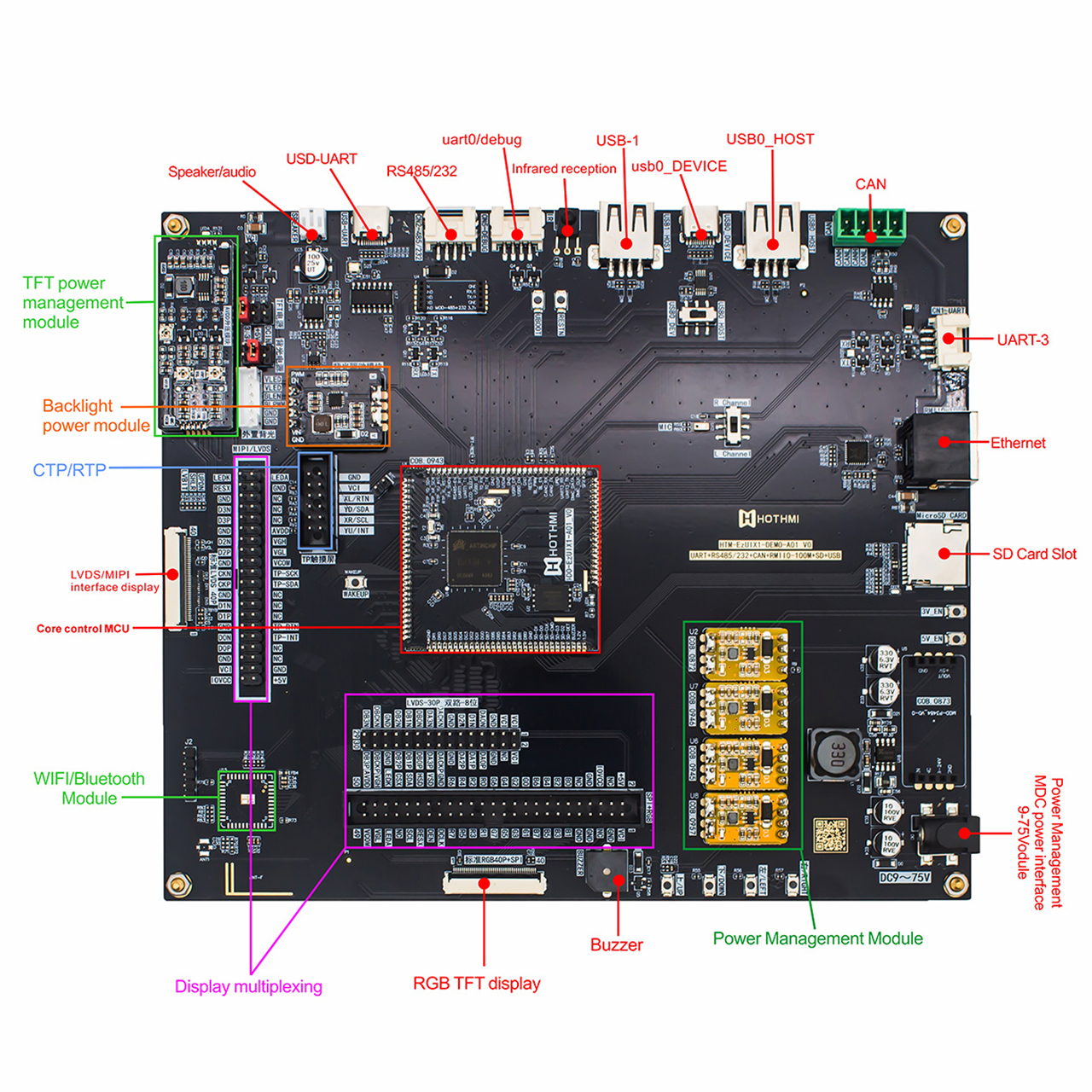

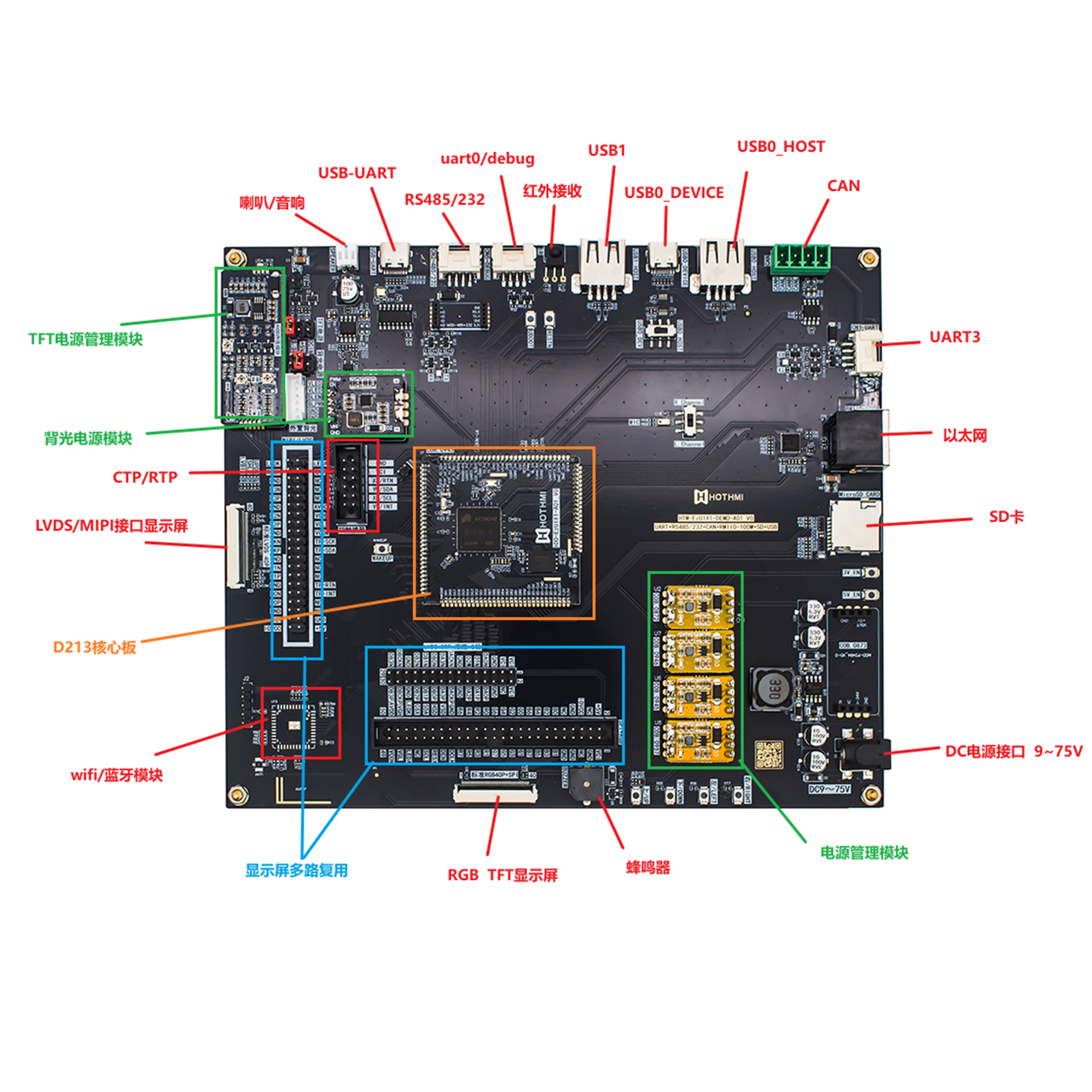

多路显示输出：硬件引出 RGB24Bit、LVDS、MIPI-DSI (4Lane)，市面上绝大多数工业 TFT、长条屏、触控屏可直接对接，无需额外转接板。
集成背光升压电路：最大输出 25V/200mA，直接驱动高亮屏背光，省去外部背光电源设计，简化样机调试。
触摸接口引出：预留 CTP 电容触摸接口，可接电容触控屏，完成完整触控 HMI 效果验证。
有线网络：GMAC 千兆以太网，支持 100M-RMII /1000M-RGMII，用于现场工业组网。
无线模组：板载 6233A-SRB，SDIO2.0 接口，支持 5G WiFi 与 BT5.2，实现无线联网、蓝牙调试通讯。
工业总线接口：CAN 总线、RS485、RS232、多路 UART、SPI、I2C、PWM/RMT，可对接传感器、变频器、PLC 等现场设备。
便捷升级方式：USB MSC 支持 U 盘升级固件，不用仿真器，现场调试维护高效。
工作温度-20℃ ~ +85℃，适应机柜、半户外等复杂工业环境。
双供电方案：USB 5V 调试供电；DC 9-24V 工业宽压供电。
接口增加防护处理，对工业电磁干扰环境做适配，适合样机评估与方案预研。

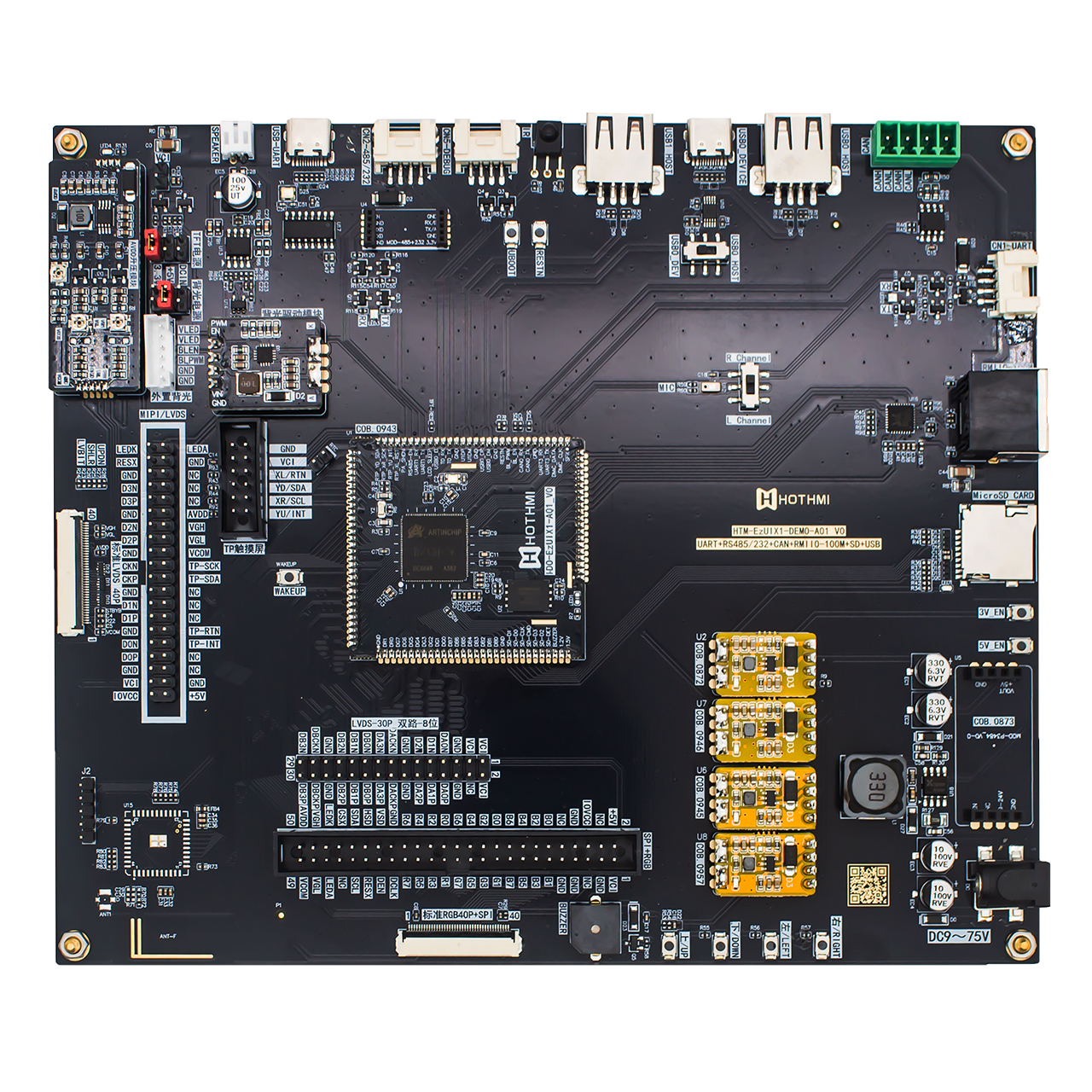

开发板外形尺寸：120.0mm × 160.0mm × 19.1mm
标准 PCB，预留固定孔，方便装入机箱、样机壳体内部。
参数分类 | 规格详情 |
|---|---|
产品型号 | HTM-EZUIX1-DEMO-A01 |
产品类型 | EZUI 通用性开发测试板 |
主控芯片 | Artinchip D213 |
开发平台 | Luban(Linux) / Luban-lite(Windows) |
存储扩展 | SD 卡（SDIO2.0）、U 盘 |
显示接口 | RGB 24Bit、LVDS、MIPI-DSI（4 Lane） |
有线网络 | GMAC 以太网，100M/1000M 自适应，支持 IEEE1588 |
无线通讯 | WiFi5（5G）+ 蓝牙 5.2 |
工业外设 | SPI、I2C、PWM、RMT、CAN、UART、RS485、RS232 |
供电方式 | USB 5V / DC 9~24V 宽压 |
工作温度 | -20℃ ~ +85℃ |
外形尺寸 | 120.0mm×160.0mm×19.1mm |
工业 HMI 评估开发：LVGL 人机界面样机验证，PLC 配套显示终端预研；
显示模组调试：RGB/LVDS/MIPI 液晶屏、电容触摸屏幕的功能测试；
嵌入式 UI 方案预研：仪器仪表、检测设备人机交互前期开发；
工业物联网网关：数据采集、CAN/485 总线数据转发，无线联网；
样机与科研开发：高校科研、产品预研、功能验证 Demo 样机。
A：HTM-EZUIX1-DEMO-A01支持 RGB24Bit、LVDS、MIPI-DSI 三类接口 TFT 液晶屏，自带背光驱动；硬件性能原生支持 LVGL 图形库，可快速搭建 GUI 人机界面。
A：不需要专用仿真器，支持 USB MSC，可通过 U 盘进行 FLASH 固件升级，现场调试维护便捷。
现货库存：HTM-EZUIX1-DEMO-A01 常备样品库存，支持样品测试与小批量试产。
配套资料：规格书 PDF、硬件原理图、机械尺寸图、开发 SDK、LVGL 示例代码。
定制服务：外设接口调整、配置裁剪、底板适配设计。
技术支持：硬件接线指导、开发环境搭建、一对一远程技术协助。
鑫洪泰EZUI通用性开发测试板，基于 Artinchip D213 RISC-V 主控，支持 LVGL 图形开发，集合 WiFi、蓝牙、CAN、RS485 等工业接口，多通路显示输出，宽温宽压，为工业 HMI、嵌入式显示、模组调试提供高效评估平台。
