类型：TFT模组
显示像素：240x320

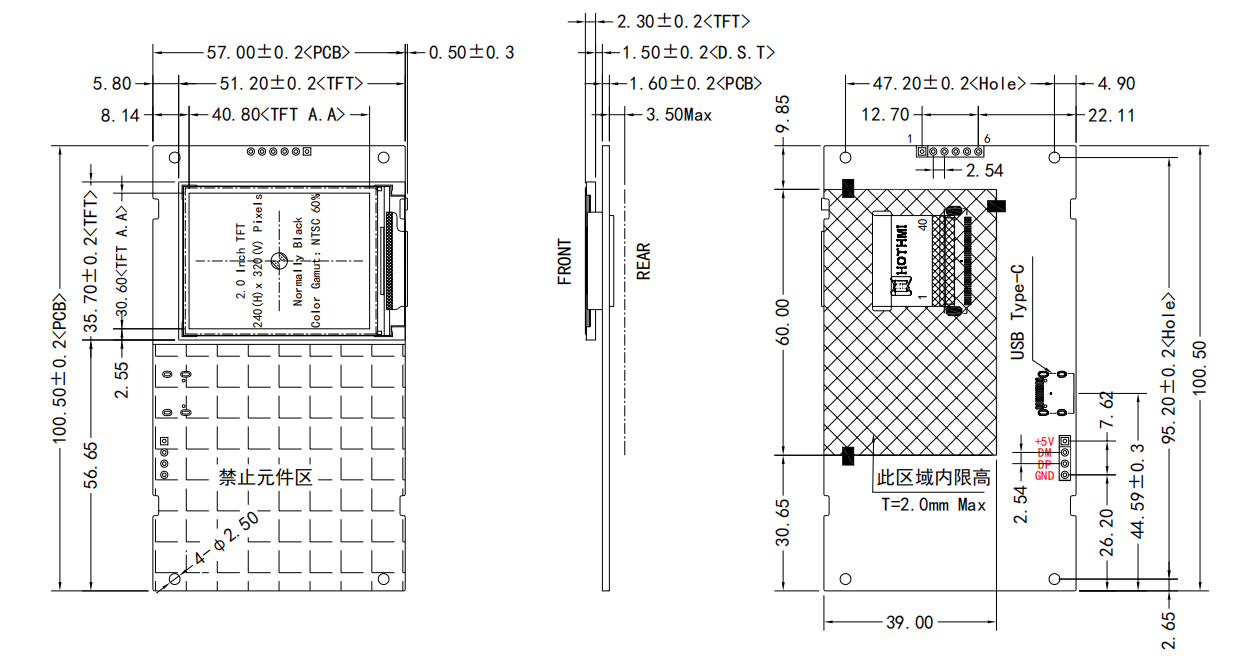

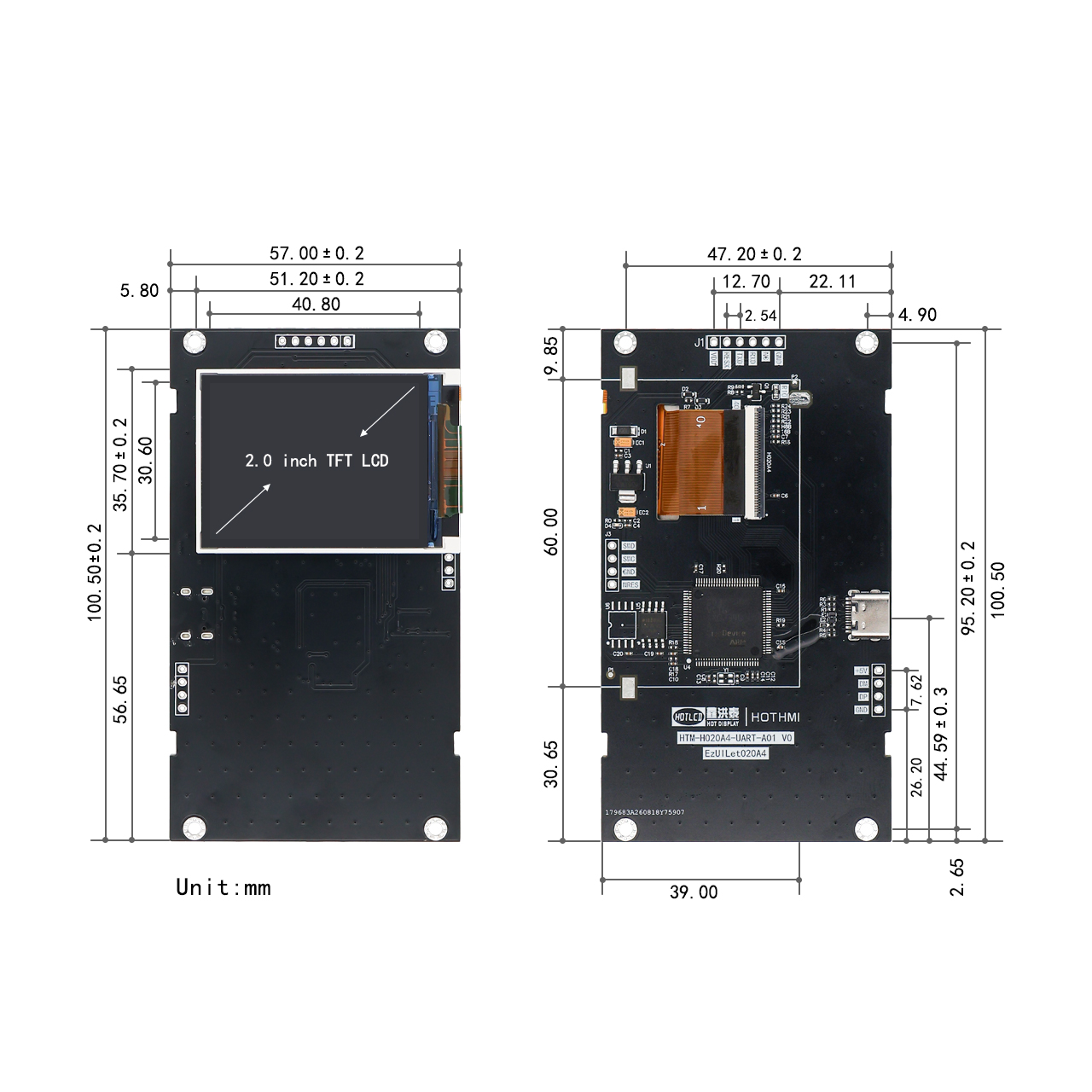

外形尺寸(mm) ：57×100.5×2.3
AA尺寸(mm) ：40.8×30.6
应用：车载，医疗，工控
视角：IPS
背光/亮度：400cd/m2
引脚：6
接口方式：UART
特殊说明：防静电ESD 8KV
工作温度：-20~+70℃
供电电压：+3.0~9.0V

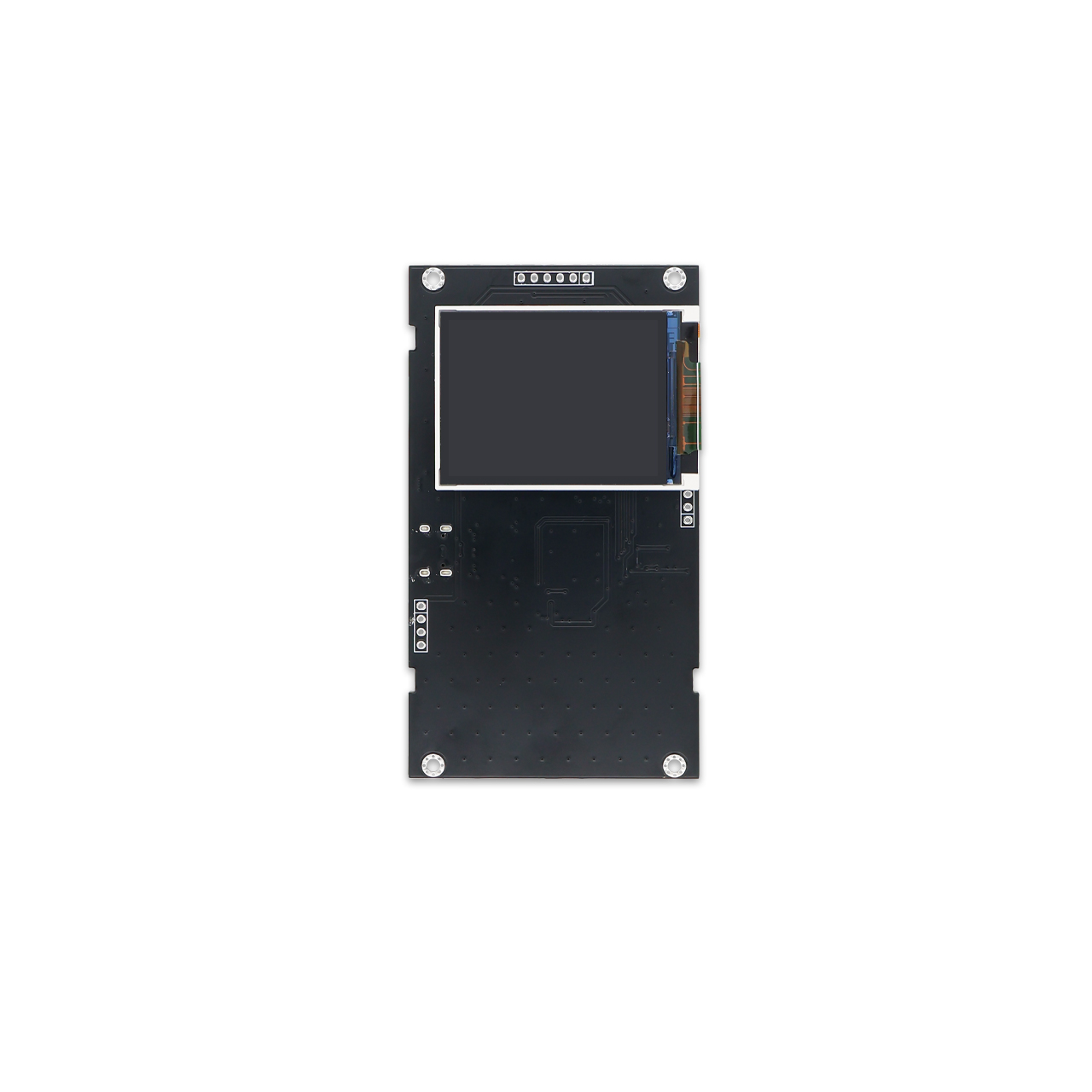

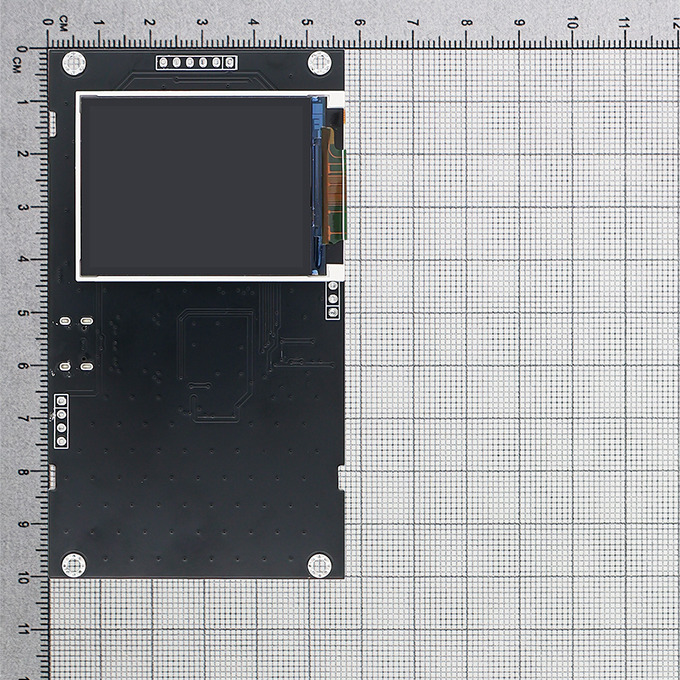

鑫洪泰 HTM-H020A4-UART-A01-V0-0 是一款2.0寸UART串口TFT液晶显示模组，采用240×320高清分辨率，支持 TTL 电平 UART 串行通讯，需少量 IO 即可实现显示控制。模组内置 128M 大容量资源存储器与 8K 动态 RAM，集成 GBK 二级汉字、BIG5、ASCII 等多套点阵字库，提供按钮、数值、波形、进度条等丰富 UI 控件，支持基础绘图指令；搭配 USB Type-C 接口实现资源烧录与联机调试。IPS全视角显示搭配工业级宽温设计，是工业仪表、智能家居、物联网终端等场景的理想尺寸显示方案。
TTL 电平串口：标准 UART 串行接口，TTL 电平输出，支持波特率 9600~115200bps，可通过资源文件灵活配置，适配各类单片机与嵌入式主控。

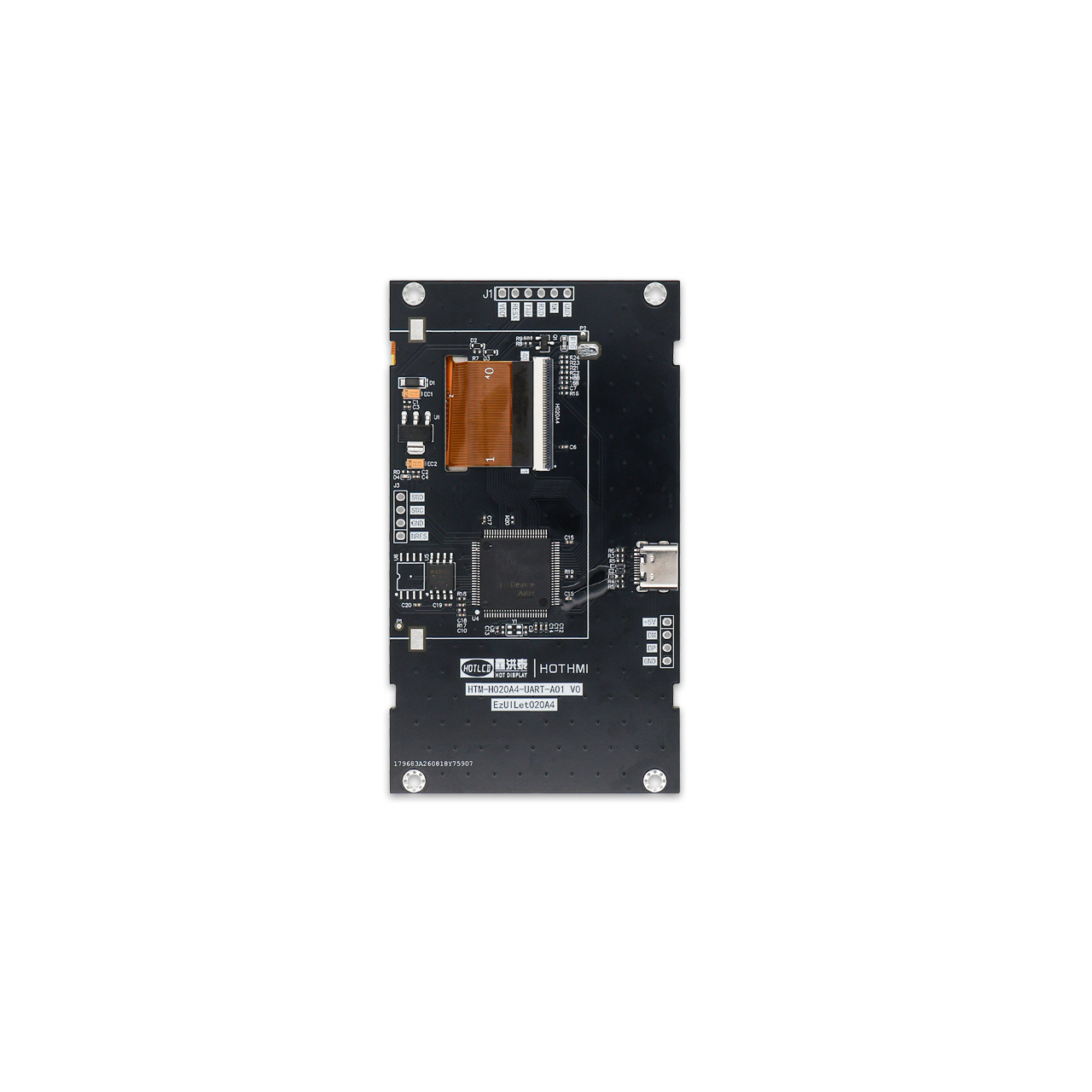

Type-C USB 接口：配备 USB Type-C 接口，支持资源文件直接烧写，无需专用编程器，更新 UI 资源便捷高效。
联机同步调试：支持联机同步调试模式，可实时预览显示效果，调整 UI 参数，加快开发进度。
小资源模式：支持小资源运行模式，适配资源受限的主控设备，降低系统门槛。
存储配置：标准版模组内置128M Bytes 资源存储器，搭配 8K Bytes 动态 RAM 缓冲区，存储 UI 资源与运行缓存分离，运行流畅稳定。
多套字库内置：内置 6×10、8×16、10×20、16×32 等多点阵 ASCII 西文字库；支持 GBK2312 二级汉字库、BIG5字库，无需外置字库芯片，直接调用显示中英文。
位图资源支持：支持 BMP 位图资源存储与显示，可直接加载图标、图片素材，快速构建图形界面。
基础绘图指令：支持绘点、直线、矩形、圆形、字符串显示、位图显示等基础绘图操作，满足基础图形显示需求。
按钮控件：支持区域按钮、位图按钮两类控件，多种属性可配置，控件消息响应可自定义，轻松实现交互逻辑。
数据显示控件：支持数值控件（整数、浮点数）、字符串控件（中英文），属性灵活配置，适配各类数据显示场景。
功能控件：支持弹出下拉选框控件、波形控件（单 ID 最多 4 条波形线）、进度条控件、位图动画控件，响应事件可配置，满足复杂交互界面需求。
显示规格：2.0寸UART串口TFT液晶显示模组，240 (H)×320 (V) 分辨率，常黑显示模式，NTSC 60% 色域，色彩自然饱满。
全视角：典型亮度 400cd/㎡，上下左右全视角达 80°，大角度观看色彩无偏移，多方位查看清晰。
工业宽温：工作温度 -20℃ ~ +70℃，储存温度 -30℃ ~ +80℃，适应各类工业与室内外场景。
宽压供电：支持 3.0V~9.0V 宽电压供电，推荐 1A 以上电流，适配不同系统供电环境。
参数分类 | 规格详情 |
|---|---|
产品型号 | HTM-H020A4-UART-A01-V0-0 |
产品类型 | 2.0寸UART串口TFT液晶模组 |
屏幕尺寸 | 2.0寸 |
分辨率 | 240(H) × 320(V) |
显示模式 | 常黑（Normally Black） |
色域 | NTSC 60% |
典型亮度 | 400±100 cd/㎡ |
可视角度 | U80°/D80°/L80°/R80° 全视角 |
触摸配置 | 无触摸（NTP） |
调试烧录 | USB Type-C 接口，支持联机调试 |
供电电压 | 3.0V ~ 9.0V（推荐 1A 以上） |
工作温度 | -20℃ ~ +70℃ |
储存温度 | -30℃ ~ +80℃ |
工业仪器仪表：数显仪表、变送器、检测设备小型显示终端；
智能家居与家电：智能家电控制面板、小家电状态显示屏；
医疗与健康设备：小型医疗仪器、健康检测设备显示；
物联网终端：数据采集终端、传感设备状态显示；
车载与安防：车载副屏、安防设备状态指示屏。
Q1：怎么更新界面资源？需要专用编程器吗？
A：自带 USB Type-C 接口，直接通过 USB 即可烧写资源文件；还支持联机同步调试，实时预览效果。
Q2：2.0寸UART串口TFT液晶显示模组支持哪些 UI 控件？可以做按钮和波形显示吗？
A：支持区域按钮、位图按钮、数值控件、字符串控件、下拉选框、波形控件、进度条、位图动画等丰富控件；波形控件单 ID 最多支持 4 条波形线，满足数据可视化需求。
现货库存：HTM-H020A4-UART-A01-V0-0 常备样品库存，支持样品测试与小批量试产。
定制服务：亮度调整、接口定制、触摸定制、结构适配、功能定制。
技术支持：硬件接线指导、开发调试协助、一对一远程技术支持。
鑫洪泰2.0寸UART串口TFT液晶显示模组，内置字库与丰富 UI 控件，全视角工业级设计，简单串口即可驱动，为小型嵌入式设备提供高效、低成本的显示解决方案。
