类型：TFT电阻触控屏

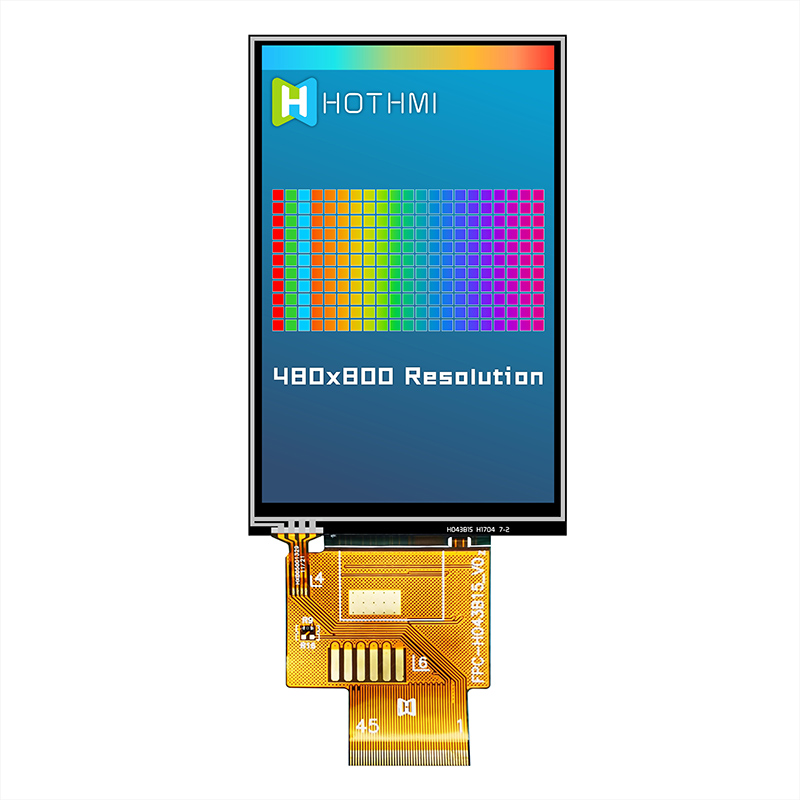

显示像素：480x800
外形尺寸(mm) ：60.86x102.57x3.65

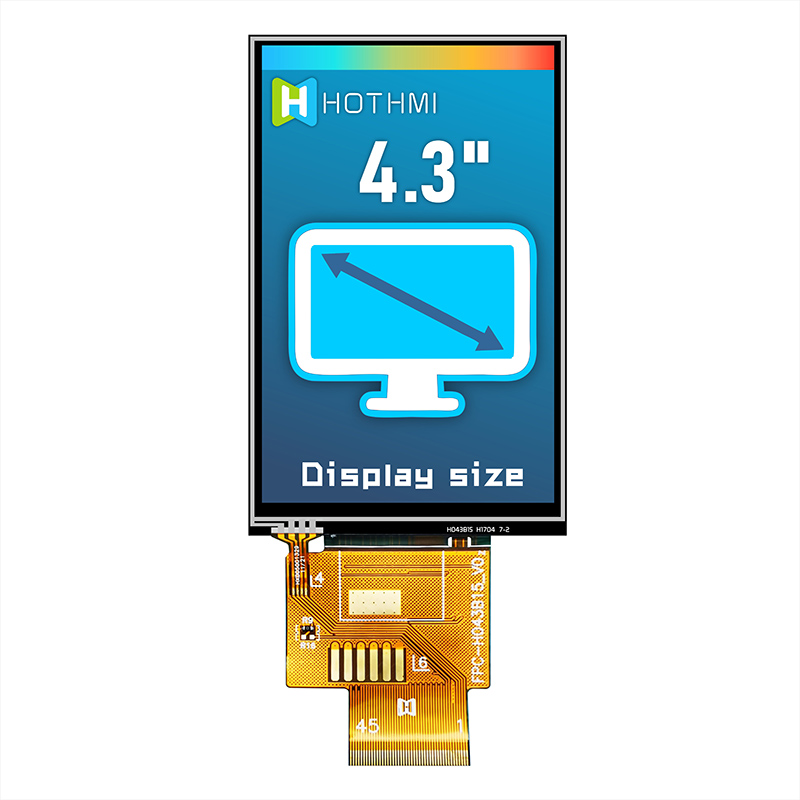

VA尺寸(mm)：4.3
AA尺寸(mm) ：4.3
有效尺寸mm：56.16x93.60
应用：车载，医疗，工控

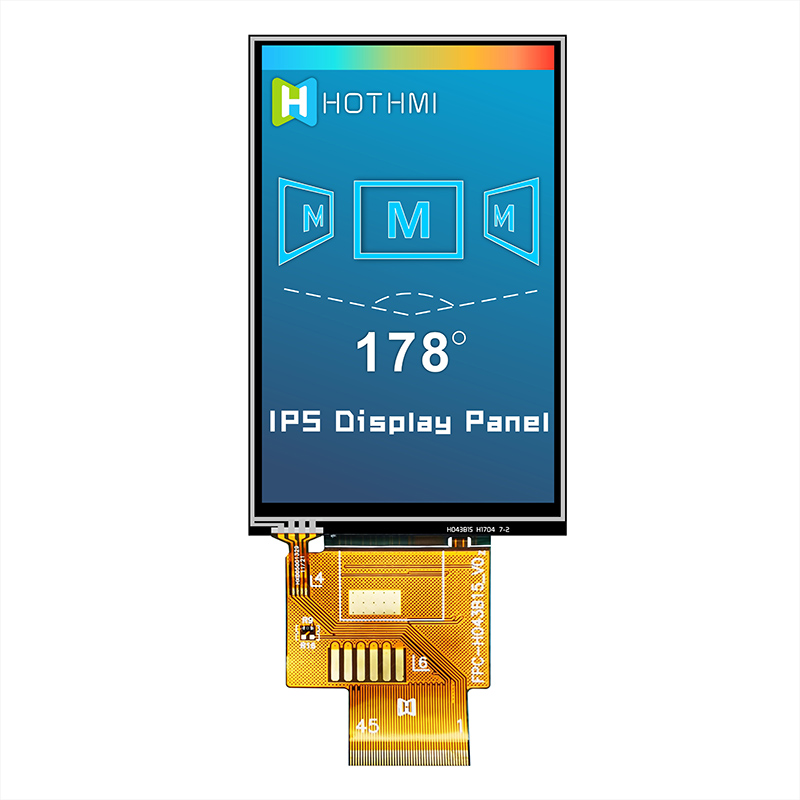

视角：全视角

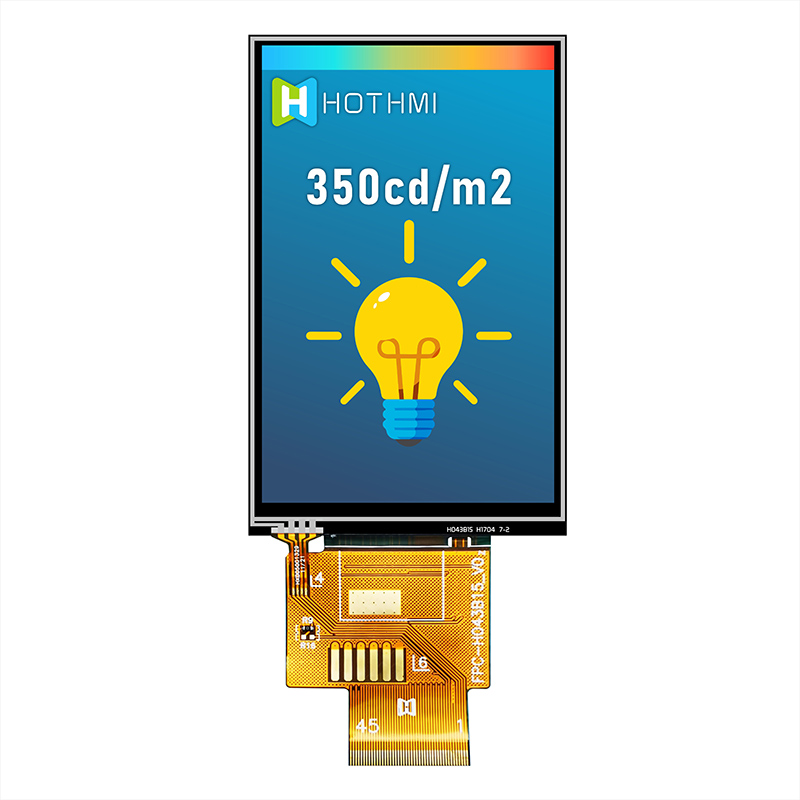

背光/亮度：350cd/m2
引脚：45pin

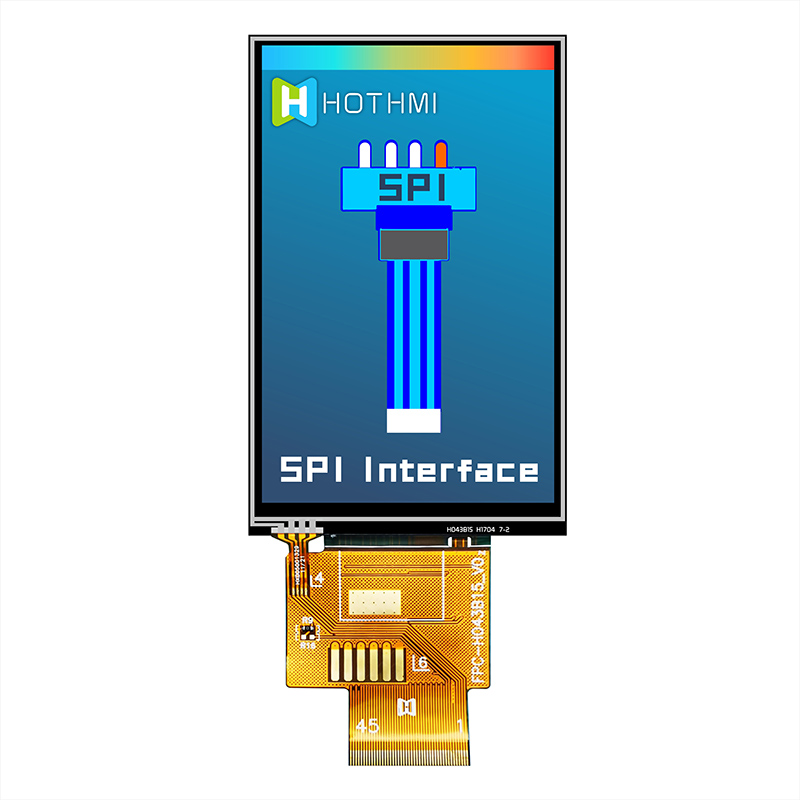

接口方式：SPI

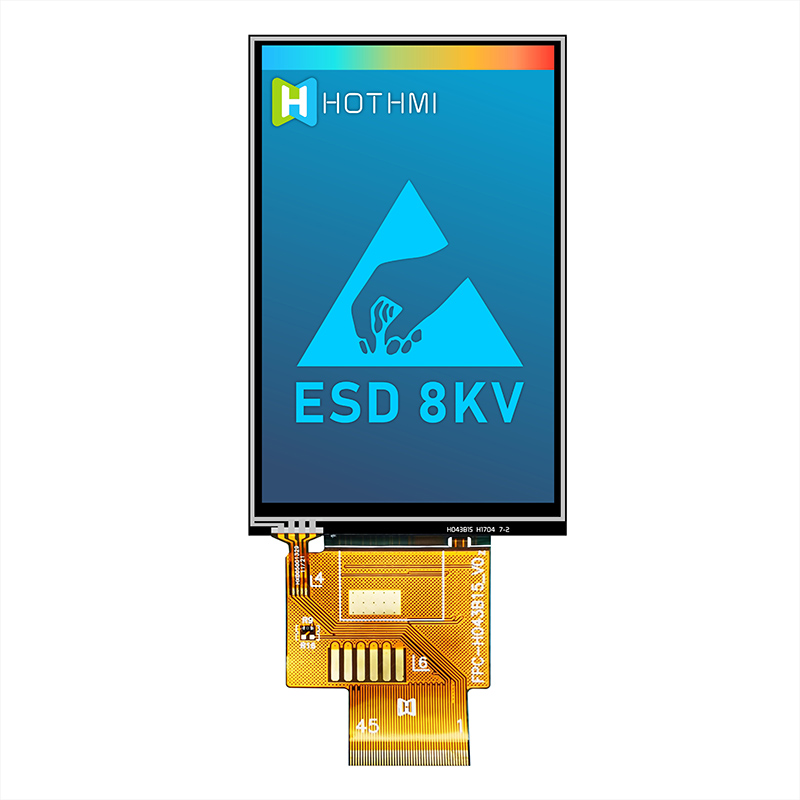

特殊说明：抗静电ESD 8KV

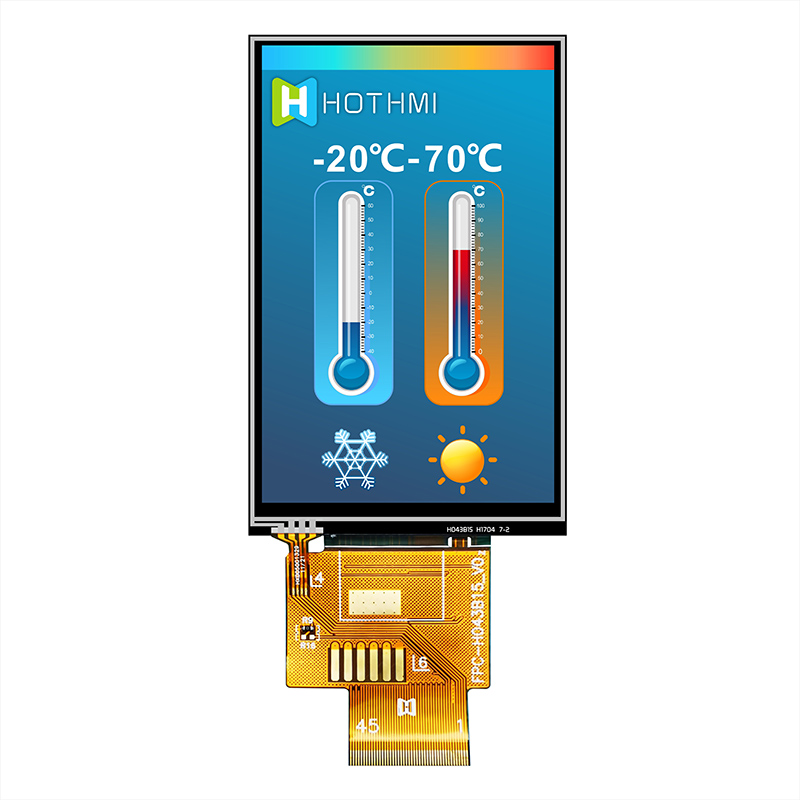

工作温度：-20~70℃
供电电压：3.3V

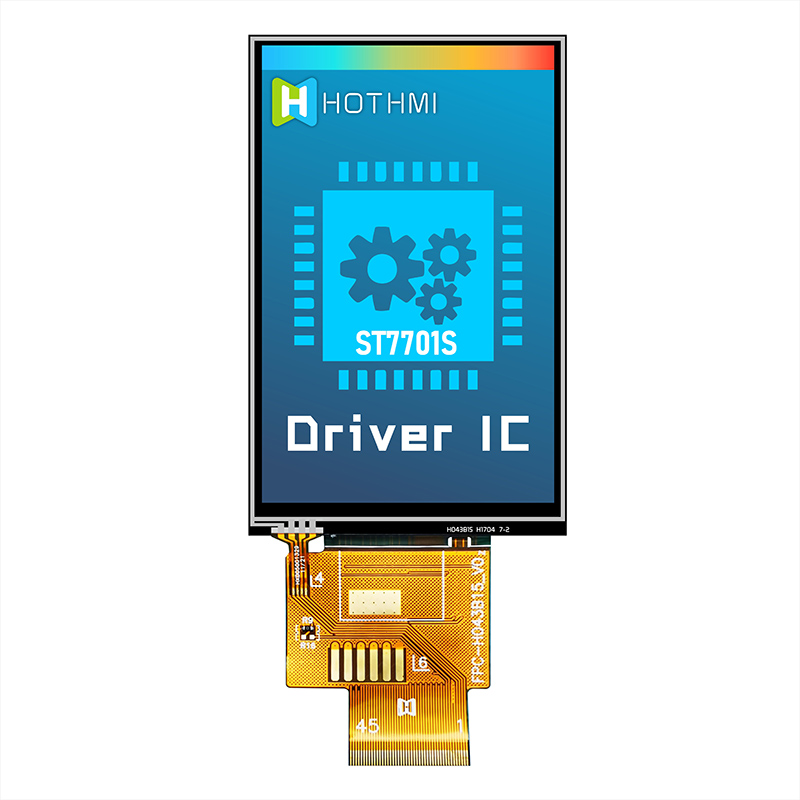

驱动芯片：ST7701S
4.3寸TFT电阻触控屏--工业级LCD液晶显示屏制造商--深圳鑫洪泰官网

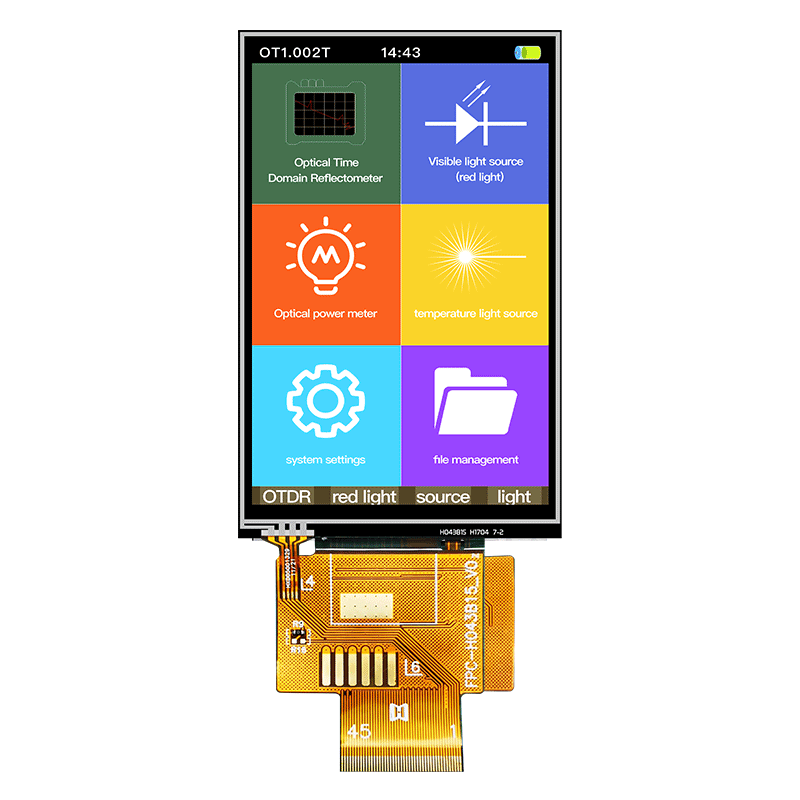

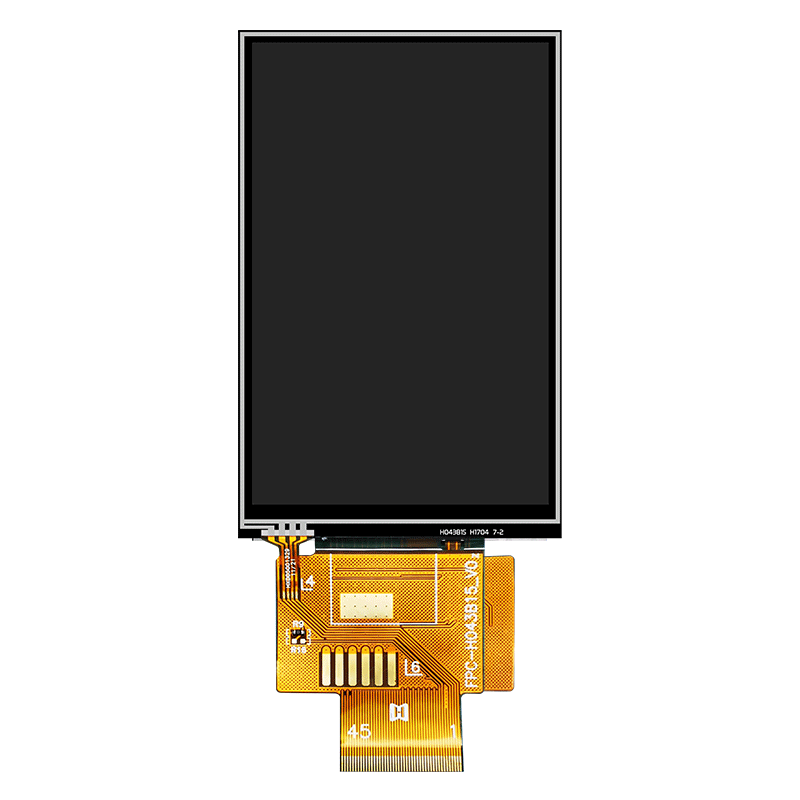

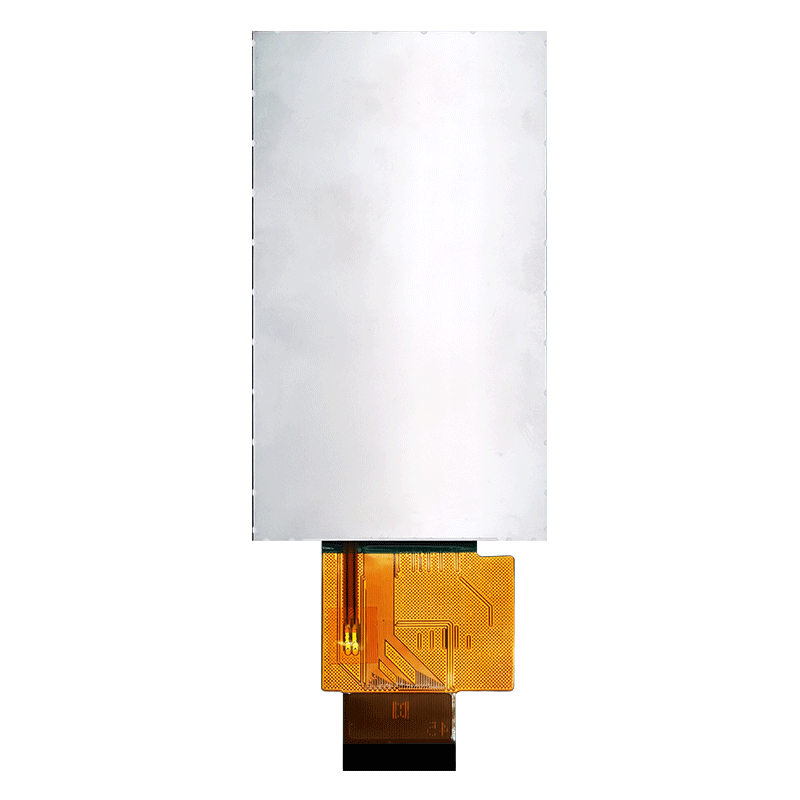

4.3寸TFT IPS全视角 480X800分辨率 LCD电阻触控屏-TFT液晶模组厂 TFT-H043B15WVIST3R45
TFT-H043B15WVIST3R45 是一款带电阻式触摸屏的高品质 4.3 英寸 TFT-LCD 显示模块。 它具有 60.86x102.57毫米的紧凑尺寸，有效面积为 56.16x93.6 毫米（4.3" 对角线），分辨率为 480x800 像素。显示模块配备了 ST7701S 控制器 IC，它支持 SPI（3 线/4 线）接口，可与您的项目无缝集成。此 TFT LCD 模块拥有 350 cd/m2 的亮度，非常适合在明亮的环境中使用。其 500:1 的对比度（典型值）确保图像和文本清晰锐利。 TFT-H043B15WVIST3R45 TFT LCD 模块设计为在 3.3V（典型值 3.3V）的电源电压下运行，提供高效的功耗。该模块可承受很宽的温度范围，工作温度范围为-20至+70℃，存储温度范围为-30至+80℃。 这使其适用于各种应用，即使是在具有挑战性的环境中。 凭借其令人印象深刻的功能和可靠的性能，TFT-H043B15WVIST3R45 TFT-LCD 显示模块是您下一个项目的绝佳选择。
产品规格说明
属性 | 标准值 | 单元 | ||
显示屏尺寸 | 4.3 | Inch | ||
像素 | 480(H)*3(RGB)* 800(V) | dots | ||
显示区域 | 56.16x93.6 | mm | ||

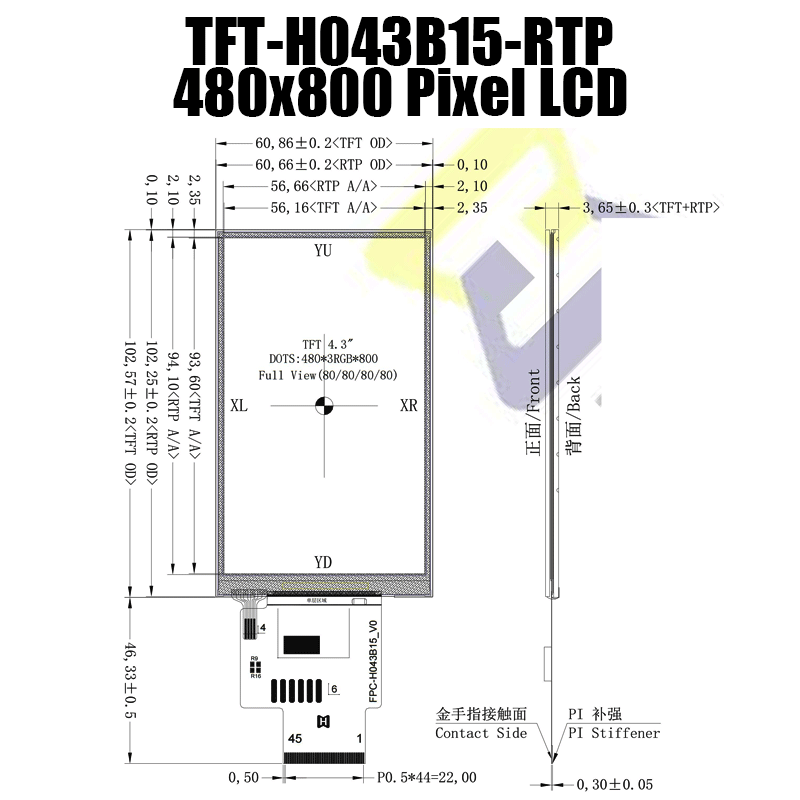

外形尺寸 | 60.86x102.57x3.65 | mm | ||
视角方向 | 全视角 | - | ||
接口方式 | SPI+RGB | - | ||
驱动 IC | ST7701S | - | ||
驱动功率 | VCI=3.3V(Typ) | V | ||
背光 | - | - | ||

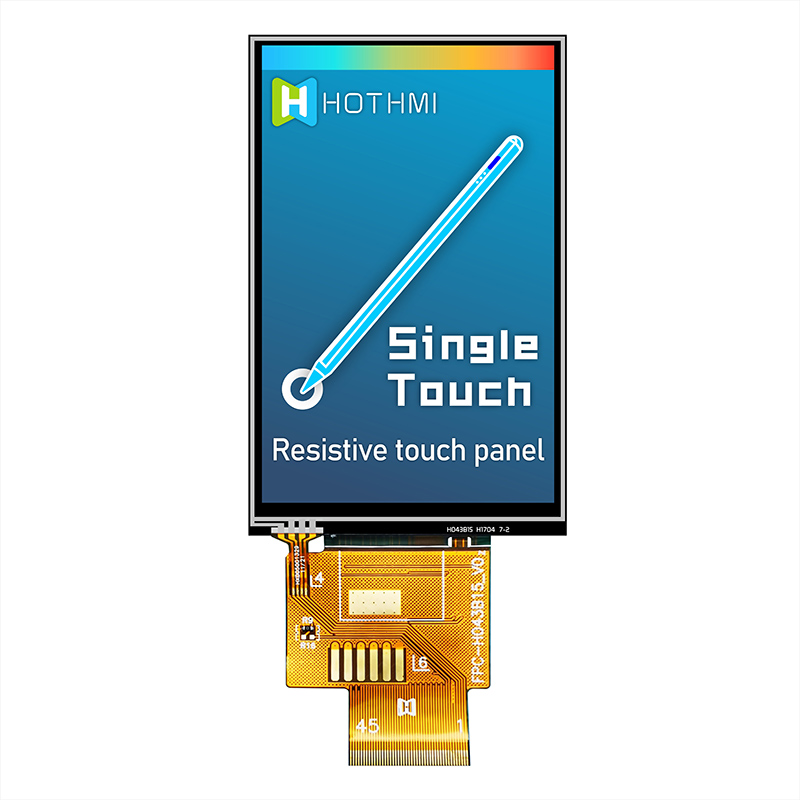

触控面板 | 电阻式触控RTP | |||
触控驱动IC | - | - | ||
运行温度 | -20 ～ +70 | ℃ | ||
储存温度 | -30 ～ +80 | ℃ | ||
Pin 功能定义
Pin NO. | Symbol | Description |
1 | RTP-XR/CTP-SCL | Touch control pin |
2 | RTP-YD/CTP-SDA | Touch control pin |
3 | RTP-XL/CTP-INT | Touch control pin |
4 | RTP-YU/CTP-RES | Touch control pin |
5~6 | GND | Ground |
7 | VCI | Digital Power |
8 | IOVCC | Power Supply for I/O System |
9 | SDO | Serial data output pin used for the SPI Interface. |
10 | SDI | Serial data input/output bidirectional pin for SPI Interface. |
11 | SCL | Serial clock input for SPI interface. |
12 | CS | A chip select signal |
13 | RESX | TFT Reset Pin |
14~21 | DR[7~0] | Red data bus |
22~29 | DG[7~0] | Green data bus |
30~37 | DB[7~0] | Blue data bus |
38 |
DEN | Data input enable. Low: access enabled ; High: access inhibited |
39 | PCLK | Pixel clock input pin |
40 | HSD | Horizontal sync signal |
41 | VSD | Vertical sync signal |
42 | NC | No Connect |
43 | LEDK | LED Cathode |
44 | NC | No Connect |
45 | LEDA | LED Anode |
