2.6寸240×160低功耗COG点阵显示屏 FSTN半透半反射式 超宽温工业显示屏HTG240160L-3SW-18C10-V08

鑫洪泰HTG240160L-3SW-18C10-V08是一款2.6英寸COG点阵液晶显示屏，分辨率 240×160，采用FSTN正显，搭配 UC1698 专用驱动芯片，支持 8 位并行接口通讯。2.6寸240×160低功耗COG点阵显示屏采用 COG 芯片玻璃绑定工艺，整体结构轻薄紧凑，搭载低功耗设计，适配各类电池供电设备；依托 FSTN 半透半反射式技术，可实现户外阳光下清晰成像。同时具备工业级超宽温性能，工作温度覆盖 -30℃~+80℃，标配 3.3V 单电源供电，广泛适用于工业仪表、手持终端、物联网设备、电池供电类电子产品，是高性价比的工业显示解决方案。

2.6寸240×160低功耗COG点阵显示屏的核心优势

COG 集成工艺，结构轻薄紧凑

COG 芯片绑定工艺：驱动芯片直接绑定在玻璃基板表面，省去传统 PCB 驱动电路结构，大幅缩减模组整体体积与厚度，结构轻薄小巧，完美适配空间受限的嵌入式设备、手持便携设备。

点阵显示清晰锐利：搭载 240×160 高清点阵分辨率，黑白对比度高，文字字符、数据参数、简易图形显示清晰细腻、边缘锐利，完全满足工业场景的数据显示、状态可视化需求。

FSTN 半透半反射，全天候可视

半透半反射式显示技术：采用高端 FSTN 半透半反射显示面板，融合透射式与反射式显示优势。室内暗光环境依靠背光透射成像，画面通透高对比；户外强光、阳光直射环境下，依托环境光反射成像，光线越强显示越清晰，彻底解决户外屏看不清的痛点。

专业工业视角：标准 6 点钟视角，贴合工业设备常规正视观看场景，无偏色、无暗角，工业仪表、终端设备显示观感极佳。

自适应白光背光：内置 3 颗高亮白光 LED 背光，暗光、无光环境可开启背光补光，兼顾室内、户外、昼夜全场景显示需求，适配复杂应用环境。

超低功耗设计，适配电池供电场景

低功耗驱动方案：搭载 UC1698 专用低功耗驱动芯片，搭配点阵屏节能显示模式，整机工作功耗极低，可有效降低设备耗电，大幅延长电池供电设备的续航时长。

极简供电设计：支持标准 3.3V 单电源供电，兼容市面绝大多数单片机、嵌入式控制系统，无需额外设计电源转换电路，简化硬件开发流程、降低整机成本。

工业级超宽温，严苛环境稳定运行

超宽温工作区间：工业级宽温设计，工作温度范围为 -30℃ ~ +80℃，储存温度可达 -35℃ ~ +85℃，可在极寒、高温等恶劣工况下稳定成像，无花屏、闪屏、黑屏问题，适配工业现场、户外露天设备等严苛场景。

高可靠工业品质：严格遵循工业级可靠性标准生产，抗电磁干扰、抗震动，支持设备长时间连续运行，满足工业设备工作需求。

强化静电防护：针对工业复杂电磁环境优化电路设计，提升静电防护能力，有效降低现场静电对屏幕的损坏风险，提升设备长期使用的耐用性与稳定性。

标准并行接口，开发简单易集成

通用8位并行接口：采用标准 8080 时序 8 位并行数据接口，配备 DB0~DB7 数据总线及 /CS、/RST、/WR、/RD、A0 控制引脚，适配主流 MCU 单片机，通用性强、对接简单。

功能指令丰富：UC1698 驱动芯片内置海量显示指令，支持显存自定义操作、灰度调节、画面滚动、字符切换等功能，可灵活实现各类个性化显示效果。

HTG240160L-3SW-18C10-V08的核心参数表

典型应用场景

工业仪器仪表：数显万用表、压力变送器、水质检测设备、工业现场监测仪表、自动化控制终端；

手持终端设备：手持检测仪、便携式数据采集器、手持工业调试设备、便携巡检终端；

物联网与电池设备：电池供电传感终端、低功耗物联网监测设备、无线传输终端、户外物联网设备；

消费与家电设备：智能小家电控制面板、家用检测设备、小型消费电子状态显示屏；

汽车与安防设备：车载辅助显示副屏、户外安防监控设备、门禁状态显示屏、安防检测终端。

2.6寸240×160低功耗COG点阵显示屏的常见问答

Q1：这款点阵屏是什么工艺？分辨率多少？
A：HTG240160L-3SW-18C10-V08采用成熟的 COG 芯片玻璃绑定工艺，模组轻薄小巧；屏幕分辨率为 240×160 点阵，黑白显示对比度高，字符、图形、数据显示清晰规整，适配工业常规显示需求。

Q2：什么是半透半反射式？阳光下能看清吗？
A：半透半反射式面板兼具透射与反射双重显示特性，室内暗光依靠背光透射成像，画质清晰；户外强光、阳光直射环境下，可利用环境光反射成像，光线越强显示效果越清晰，无需依赖背光，完美解决户外可视性难题。

供货与技术服务

现货库存：HTG240160L-3SW-18C10-V08常年常备样品库存与批量现货，支持客户样品测试、小批量试产及大批量供货，交期稳定。

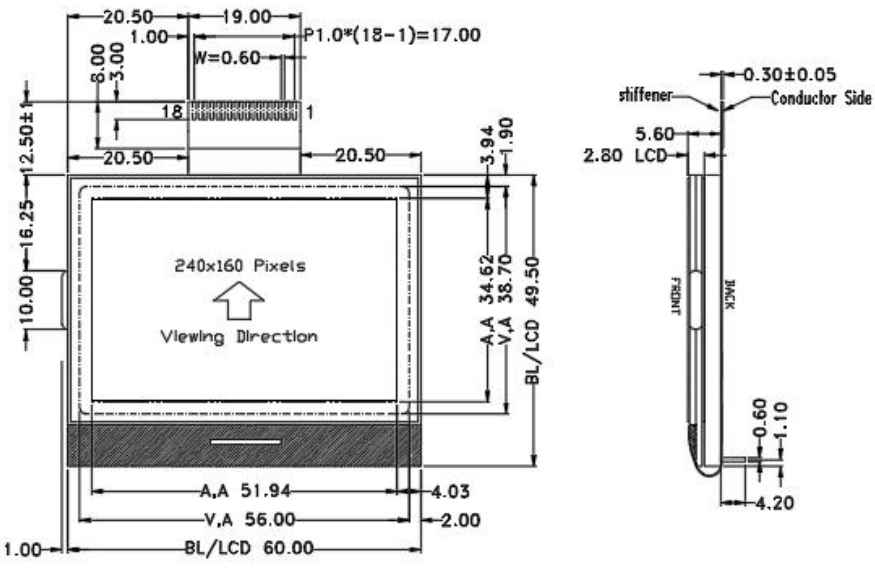

配套资料：免费提供规格书 PDF、结构尺寸图纸等全套资料。

定制服务：支持背光亮度微调、接口引脚适配、结构尺寸改型等个性化定制方案，满足不同设备适配需求。

技术支持：提供全程硬件接线指导、远程一对一技术支持，解决客户开发、量产、使用全流程问题。

鑫洪泰2.6寸240×160低功耗COG点阵显示屏，凭借轻薄 COG 工艺、低功耗设计、超宽温工业性能、阳光下可视的半透半反射显示优势，适配电池供电、工业严苛、户外强光等复杂场景，为工业仪表、手持终端、物联网设备提供高稳定、高性价比的专业显示解决方案。
