鑫洪泰LCD常规技术解说②

一：一般电路连接方法

   针对COG产品的连接介绍：

           本公司的COG产品图纸上脚位的表示有几种，现作以说明：

D0-D7：LCD的数据端口。在串口情况下，D6为时钟脚，D7为数据脚；

Vout:此脚位一般都与VSS之间连接一个1uF/25的电容；正常工作后，一般电压在9V到12V左右；

C3P：图纸上也表示为C3+，此脚与C1N之间连一电容；如果成对出现，如出现C3P、C3N，则一般只这两脚互连；

C1N：图纸上也有表示C1-。此脚位与C3P与C1P脚各连一个1uF/25的电容；

C1P：图纸上也有表示C1+。此脚位与C1N连一个1uF/25的电容；

V4：偏压/分压电路电容。此脚位与VSS接一个1uF/25的电容；

V3：偏压/分压电路电容。此脚位与VSS接一个1uF/25的电容；

V2：偏压/分压电路电容。此脚位与VSS接一个1uF/25的电容；

V1：偏压/分压电路电容。此脚位与VSS接一个1uF/25的电容；

V0：偏压/分压电路电容。此脚位与VSS接一个1uF/25的电容；

VR：如果用外部调节LCD显示对比度，m则V0与VSS之间连两电阻VR接两电阻中间，电阻值根据实际效果确定；

IRS：此脚为选择用内部调节还是外部调节显示对比度。低电平选外部调节；高电平选择外部调节；

C86：此脚位选择时序。低电平选择8080时序；高电平选择6800时序；

P/S：此脚选择并口还是串口接口。低电平选择串口；高电平选择并口；

说明：在串口情况下，建议将“读“、“写”、“D0----D5是接到VDD上）。

针对LCM产品的连接介绍：

COB产品连接介绍：

/CS1、/CS2、/CS3：

            LCM12864 只用到/CS1、/CS2，选中左、右屏；

            LCM19264 用到/CS1、/CS2、/CS3，选中左、中、右屏；没有74HC04的话，一般低有效；

RS(A0）:指令、数据选择脚。一般低电平，表示送的是指令，高电平表示的是送数据。也有相反用法的；

E : 使能信号脚。此脚位由高到低锁存数据。以KS0108为控制器的COB，一般为6800时序；

R/W : 读/写状态控制脚。高电平表示处于读状态，低电平表示处于写状态；

D0-D7：LCD的数据端口。

VDD ：电源正极。一般LCM电压5.0V。

VSS : 电源负极。

/REST: 复位脚。由低电平到高电平的转换，完成LCM的复位。如果LCM上的/REST有了阻容复位电路，则此脚可悬空；

Vout : 负压输出脚，也有表示VEE。一般为-12V左右，与V0配合使用；V0 ： 显示对比度调节脚，也有表示VOL。与Vout配合使用；

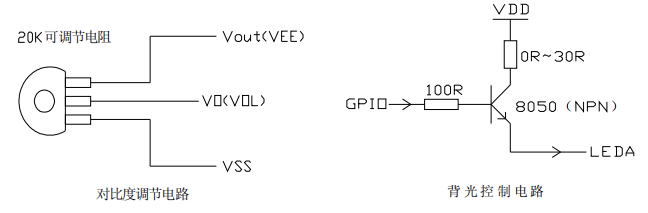

Vout、V0 的连接方法方法及背光用I/O口控制的连接方法：

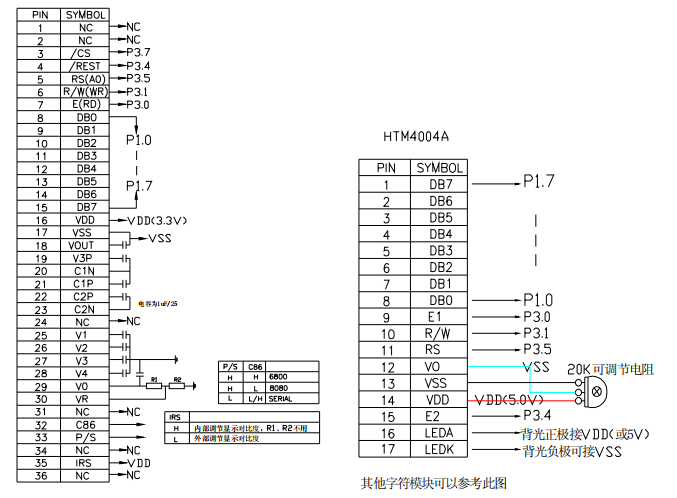

二：参考电路图

结束语：以上为我们常用COG及字符模块的连接电路。其他的产品连接方法也可以参考上图，详细连接请参照其它IC资料“Reference Circuit Examples”即可。目前我们公司所用到的MCU包括：AVR系列Atmage8,Atmage48；爱特梅尔AT89C51系列（最常用）；STC89C51系列；C8051F340，C8051F330。当前可以做RS232通讯的开发，完成过的实验是上位机（电脑）和下位机（单片机-MCU）通讯下载图片数据、上位机控制下位机工作、外扩字库等。
